VR 遥操作

1. 启动前准备​

1.1 硬件准备​

物品 数量 备注
Meta Quest 3 VR设备 1 包含1个头戴设备、2个手持遥控器和Type-C连接线。
R1 Base 1 机器人本体
R1 遥控器 1 控制 R1 机器人
R1 上位机（双系统，非虚拟机） 1 系统：Ubuntu22.04
局域网 1 用于连接VR设备和 R1

1.2 软件准备​

查看R1 软件版本更新日志，获取最新的SDK版本。整机ATC SDK版本中包含所有产品软件资源。

同时，下载VR设备配置SDK：

  • 百度云：https://pan.baidu.com/s/1SCpvwFIjvAV7EtchW-cssA?pwd=vrvr

  • Meta 相关安装包.zip：用于新设备激活。

  • platform-tools-latest-windows.zip：adb文件，用于安装VR头显内部的数据采集APP。

  • vr_teleop-0.1.4-20250620.apk：VR头显内部的数据采集APP。

2. VR 设备配置​

如您的VR设备由星海图配套提供，可以跳过第2.1节~第2.5节，直接查看第2.6节。

2.1 VR设备开发者模式激活​

请参考 Meta Quest 3 开发者模式使用说明 完成激活。

2.2 VR设备SDK安装​

  1. 解压ADB文件：下载并解压platform-tools-latest-windows.zip文件。
  2. 连接VR设备：使用Type-C数据线将VR设备连接到电脑。

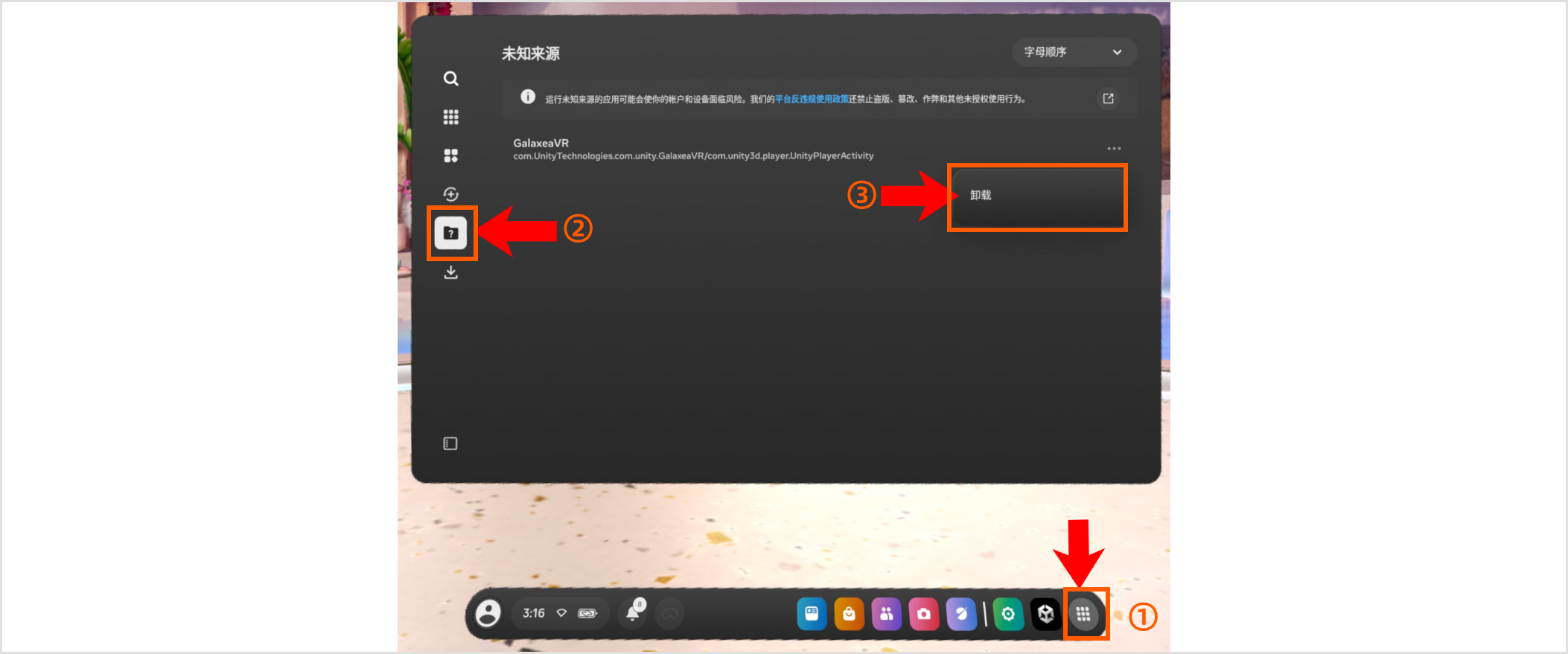

  3. 如已安装过旧版apk，请先删除。 VR_2.2_3_uninstall_old_apk_cn

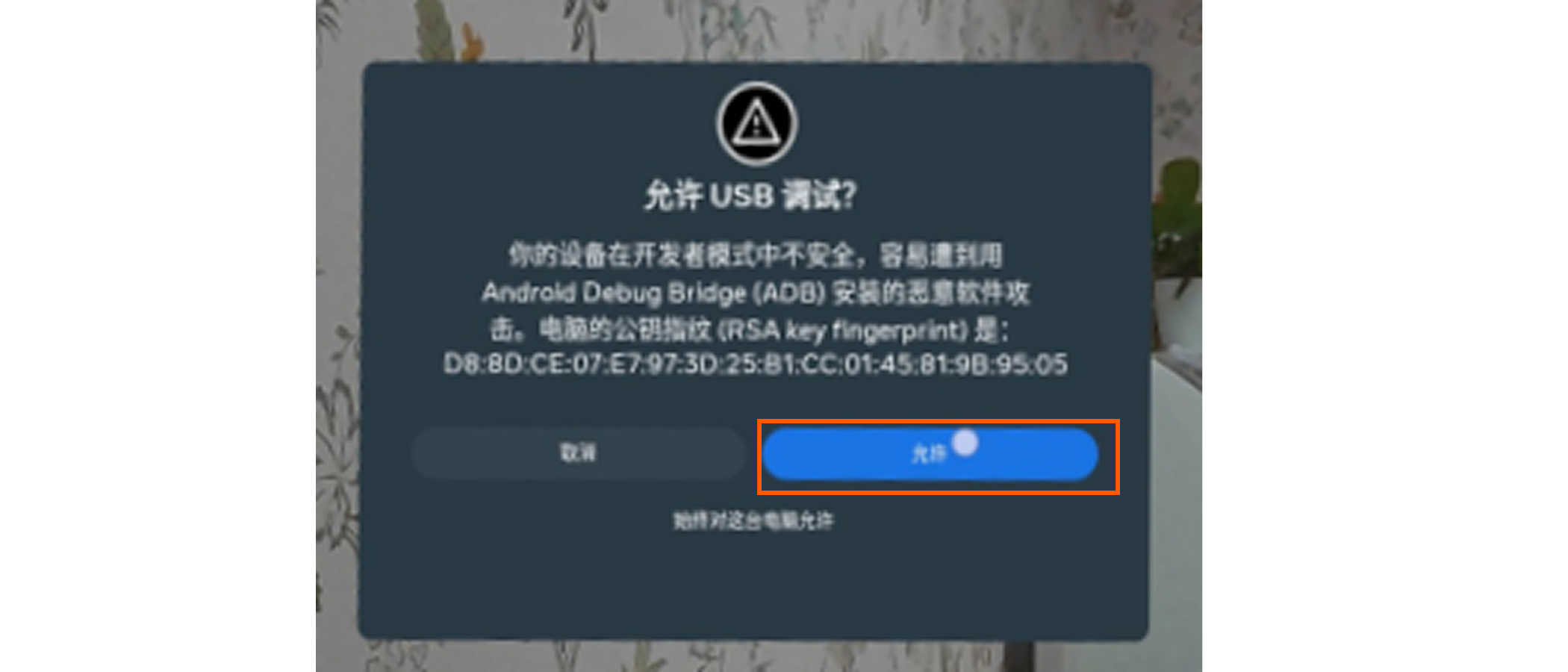

  4. 授权USB连接：在VR设备中，确认并允许USB设备连接（如图所示）。 VR_2.2_4_USB_connection_cn
  5. 进入ADB解压路径：打开文件资源管理器，进入解压后的ADB工具文件夹路径。
  6. 拷贝APK文件：将vr_teleop-0.1.4-20250620.apk文件拷贝到该路径下。
  7. 安装APK：在该路径下打开命令提示符（CMD），执行以下命令安装应用：
    .\adb.exe install vr_teleop-0.1.4-20250620.apk
    如果命令执行后显示 Success，则表示安装成功。

2.3 VR 设备配置​

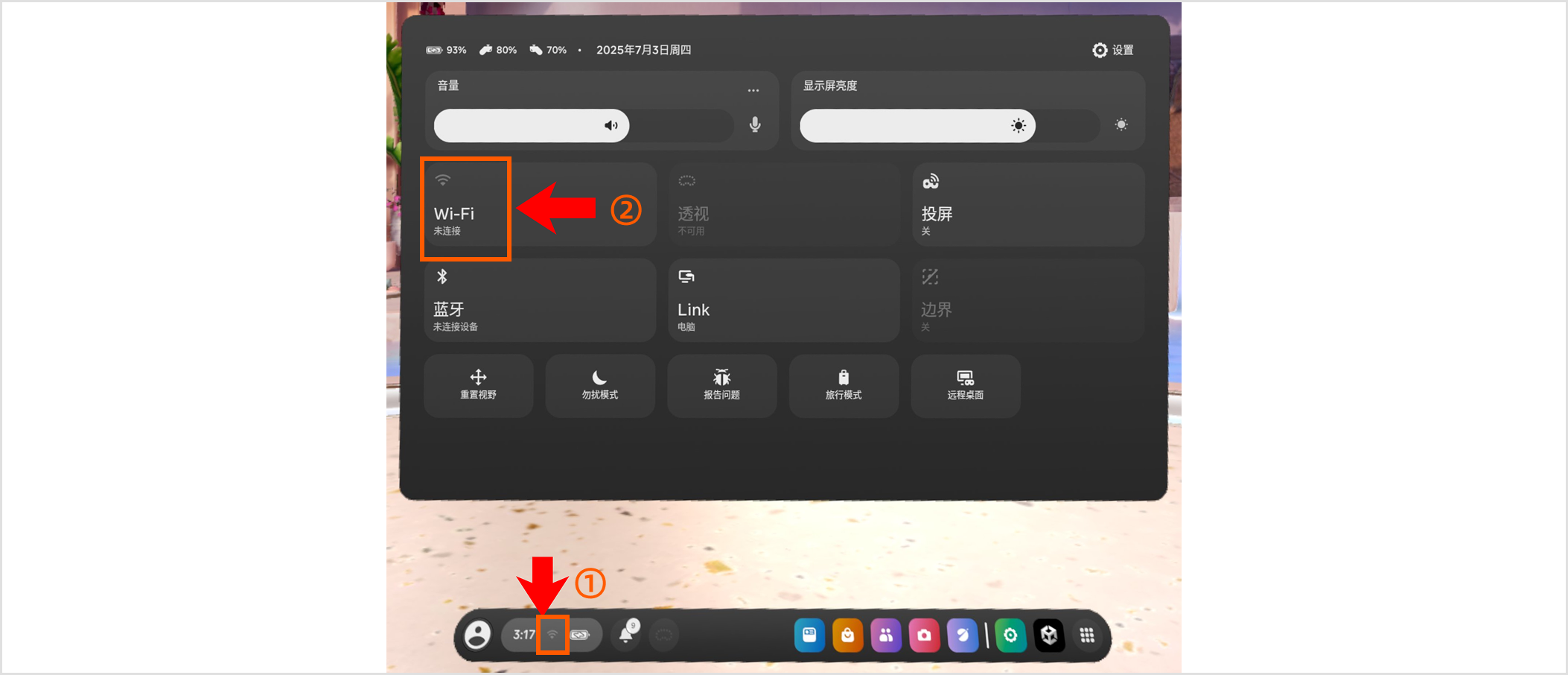

在 Meta Quest 3 的初始界面下，连接与R1相同的WiFi网络。

注意：提示网络受限是正常现象，因为该网络无法访问外网。

VR_2.3_wifi_cn

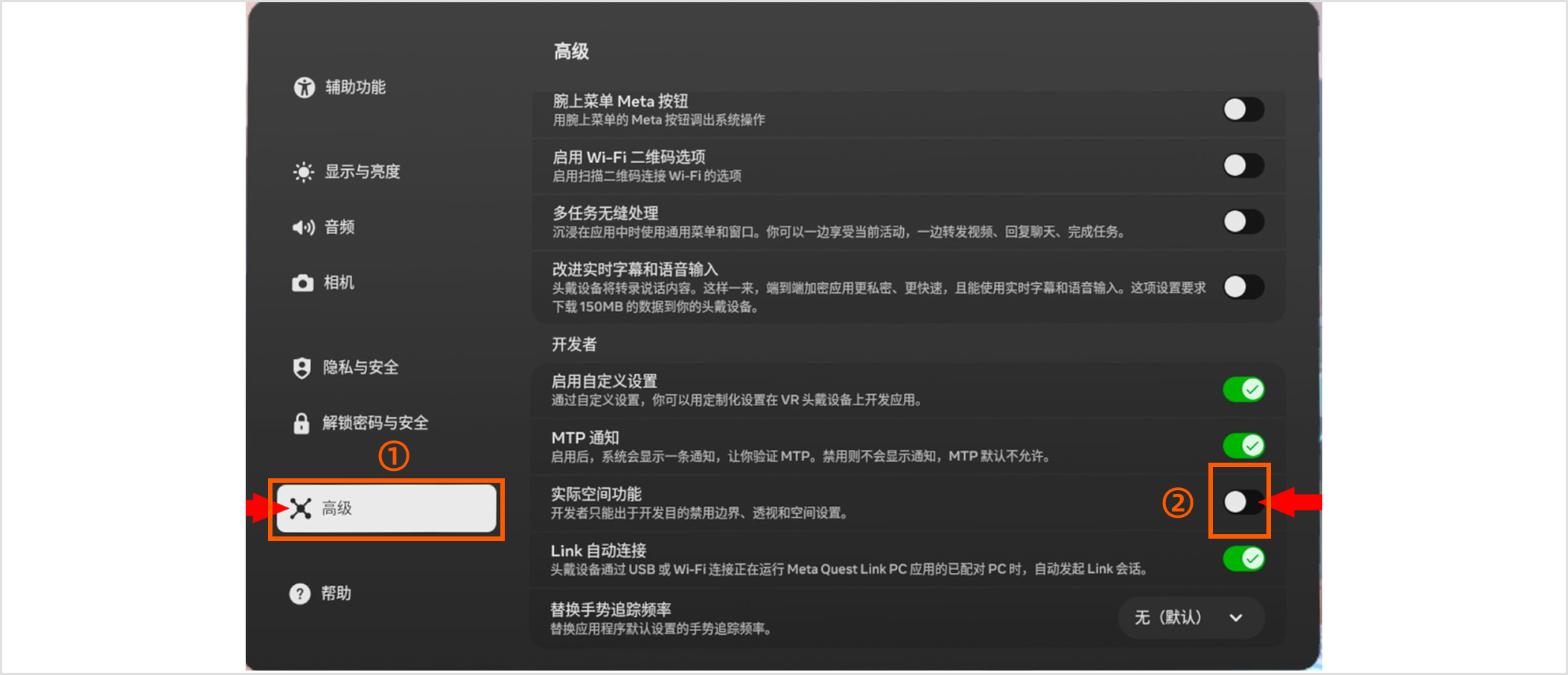

2.4 关闭 Quest 边界系统​

  1. 打开 设置 > 高级 > 开发者。
  2. 关闭 实际空间功能。 VR_2.5_shut_quest_cn

注意：

  • 关闭后，系统不再提示设置边界，采集过程中即使位移或离开原地，也不会打断流程。
  • 主菜单页面将无法启用透视视图（Passthrough）。
  • 关闭边界后请务必确保操作环境安全，避免发生碰撞风险。

2.5 避免系统休眠​

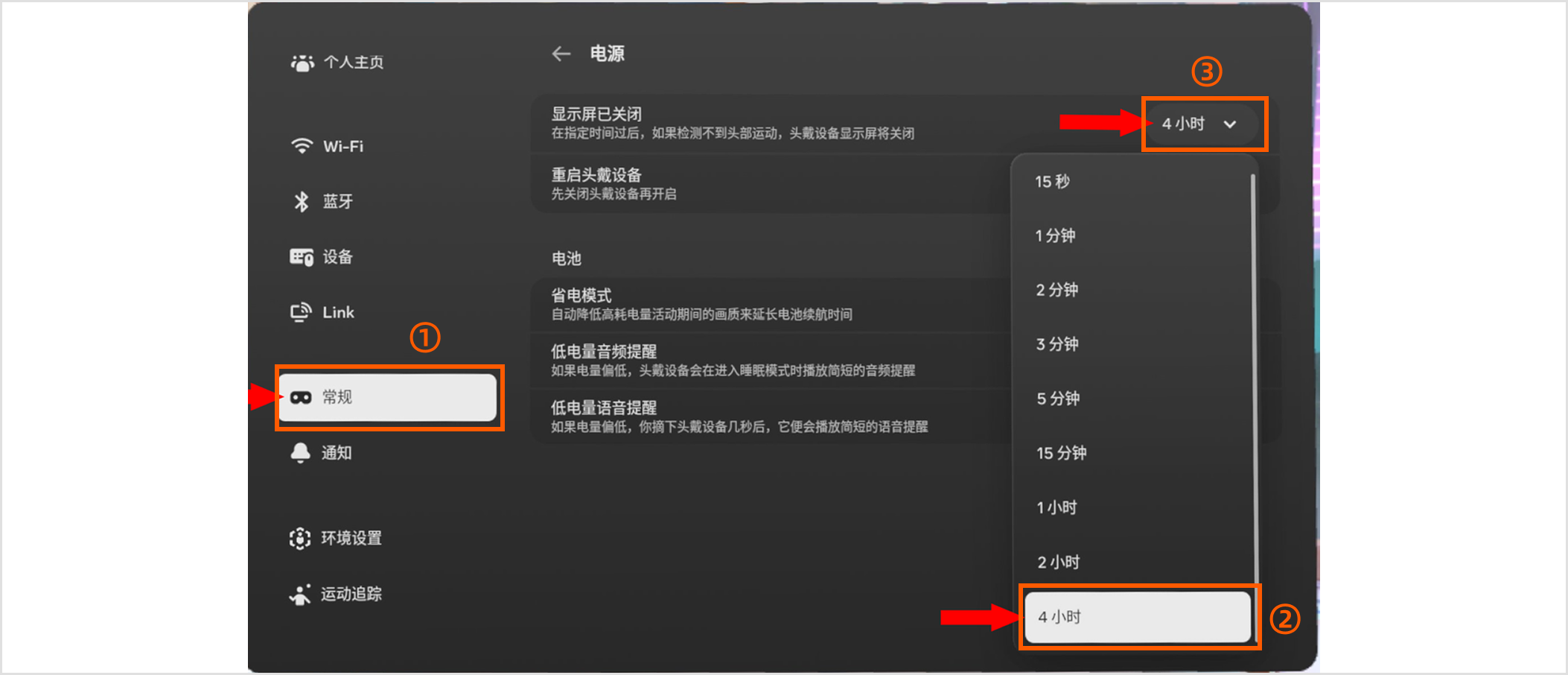

  1. 打开菜单 → 设置（Settings）
  2. 点击 常规 > 电源 > 显示屏已关闭
  3. 将息屏时间设置为 4 小时 VR_2.6_turn_off_sleep_cn.png

注意：关闭系统休眠是为了实现「可摘下佩戴」方案，使用结束后请手动点击关闭Meta Quest3S 电源，避免电量耗尽。

注意：请尽量维持 VR 头显设备和手柄的电量在充足的状态，低电量会影响 VR 手柄位姿发送的帧率，造成遥操卡顿。

2.6 获取VR设备的IP地址​

在VR设备内，点击已连接的WiFi，打开网络页面后向下划找到并记录IP地址，如192.168.5.24。

2.7 数据采集时佩戴方式​

为避免长时间佩戴头显带来的不适，我们提供「可摘下佩戴」方案。

在使用前，请先完成「避免系统休眠」和「关闭边界系统」设置（最新发售机器已预先配置，如未配置请参考上文说明）。

  1. 移除头显顶部固定条带（Top Strap）与头显顶部的连接，并摘下面部支撑连接件（Facial Interface），以方便后续挂在颈部灵活调整。
  2. 将头显挂于颈部，调整至正面朝前，显示面垂直于地面（如图所示）。 VR_2.7_wear_cn

此挂载方式可确保手柄始终处于头显摄像头的可视角范围内（约 100° 水平视场角），避免操作中超出追踪范围。该佩戴方式不仅保证手柄追踪稳定，还能让长时间的数据采集操作更舒适和轻松。

⚠️ 注意：请在安全、开阔的环境中使用，确保操作时不会发生碰撞。

3. R1 配置​

  1. 下载并拷贝SDK文件（例如：{r1_vr_teleop_sdk_name}.tar.gz），执行以下命令拷贝SDK到 R1上。

    scp {r1_vr_teleop_sdk_name}.tar.gz nvidia@${R1_IP}:~/Downloads

  2. 登陆 R1

    ssh nvidia@${R1_IP}

  3. 解压SDK到 R1

    mkdir ~/vr_workspace
    tar -zxvf ~/Downloads/{r1_vr_teleop_sdk_name}.tar.gz -C ~/vr_workspace

  4. 安装额外依赖

    sudo apt install ros-humble-rosbag2-storage-mcap
    pip3 install websockets pyquaternion tos

  5. 配置设备序列号及设备名称

    # 获取 R1 序列号 （发货清单查询，如找不到可以联系星海图客服）
    # 如：S2RL100P25110
    sudo mkdir -p /opt/galaxea
    sudo chown -R nvidia:nvidia /opt/galaxea
    mkdir -p /opt/galaxea/body
    echo "S2RL100P25110" | tee /opt/galaxea/body/RSN > /dev/null
    echo "S2RL100P25110" | tee /opt/galaxea/body/RSN_REAL > /dev/null
    echo "R1" | tee /opt/galaxea/body/ROBOT_NAME > /dev/null
    # 检验是否写入成功
    cat /opt/galaxea/body/RSN
    cat /opt/galaxea/body/RSN_REAL
    cat /opt/galaxea/body/ROBOT_NAME

  6. 配置数据采集模块

    数据录制和可视化平台 EDP平台免费试用 - 请在完成后查看First Data - EDP 入门手册。

    升级完成后，将 R1 关机并重新启动。重启后，软件包配置即完成，VR遥操作功能即可使用。

    升级完成后，将机器人下电并重新启动。重启后，软件包配置完成，VR遥操作功能即可使用。

4. 遥操作启动​

注意：每次启动时都需要完成并确认本章节的所有操作。

4.1 R1 本体程序启动​

  1. 登录R1

    ssh nvidia@${R1_IP}

  2. 进入软件包启动目录

    cd /home/nvidia/vr_workspace/install/startup_config/share/startup_config/script/

  3. 启动程序

    ./robot_startup.sh boot ../sessions.d/ATCStandard/R1VRTeleop.d/

4.2 VR设备程序启动​

注意：请佩戴好VR设备并手持两个遥控器，开始以下操作。

4.2.1. 连接WiFi​

确认VR设备已成功连接到与 R1 本体相同的WiFi网络。

4.2.2. 启动GalaxeaVR APP​

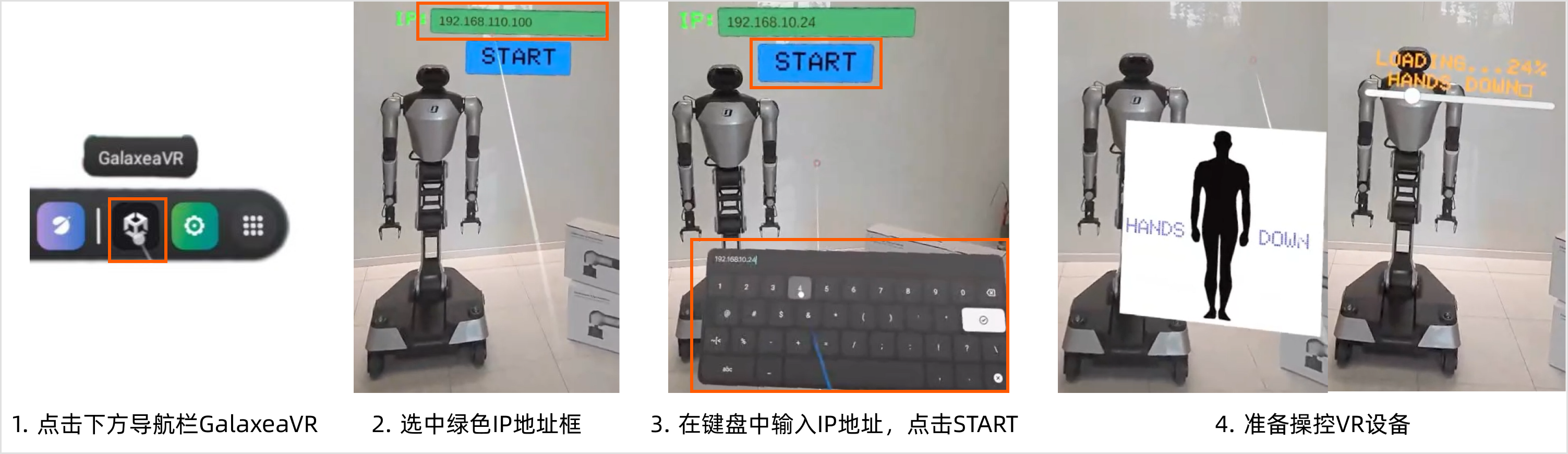

VR_5.2.2_IP_cn

  1. 打开GalaxeaVR应用：

    点击右下角的正方体图标启动GalaxeaVR应用。

  2. 输入R1的IP地址：

    进入GalaxeaVR应用后，将VR手柄发射的射线对准绿色的IP输入框。

    等待绿色输入框轻微变色后，用右控制器的T键（食指键）点击输入框（光标位置需要偏下一些）。

    键盘弹出后，输入机器人端的IP地址（即 R1的IP地址）。

    设置好IP后点击Start按钮开始。

  3. 操控VR设备:

    双手立刻自然下垂放在身体两侧，等待3秒后，单击左右遥控器的G键解除暂停，开始操控。

    注意：此时机器人会同步您的操作，请注意安全，先进行小幅移动，确保周围没有障碍物。

​

使用以下步骤完成遥控器简易操作：

  • 停止操作：长按右遥控器 B 键 2 秒以上，停止VR遥操作。
  • 控制夹爪：手的移动会控制机器人手臂的移动。左遥控器的 T 键和右遥控器的 T 键分别控制左右手的夹爪闭合。
  • 暂停右臂：短按右遥控器 G 键一下，右臂会停在当前的位置；再按一下 G 键解除暂停。
  • 暂停左臂：短按左遥控器 G 键一下，左臂会停在当前的位置；再按一下 G 键解除暂停。

详细操作说明请参考第6章节：遥操作控制说明。

5. 遥操作控制说明​

请在确保人员与物品安全的情况下，于开阔场地练习本产品的使用。

建议待熟悉本产品的使用后，再开始正式数据采集。

5.1 遥控器使用说明​

5.1.1 R1 航空遥控器​

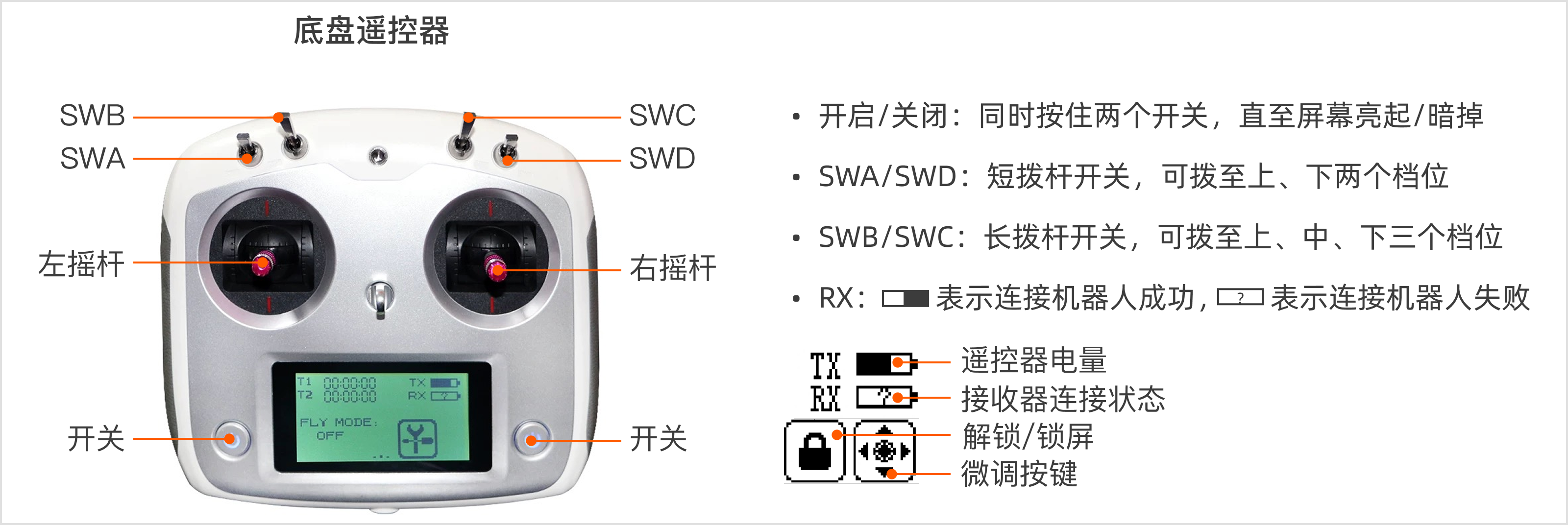

遥控器使用说明如下：

VR_5.1.1_controller_cn

注意：在进行任何操作之前，请确认所有拨杆开关（SWA/SWB/SWC/SWD）都拨至最上方档位，这样能使 R1 处于停止状态，防止其意外运行。

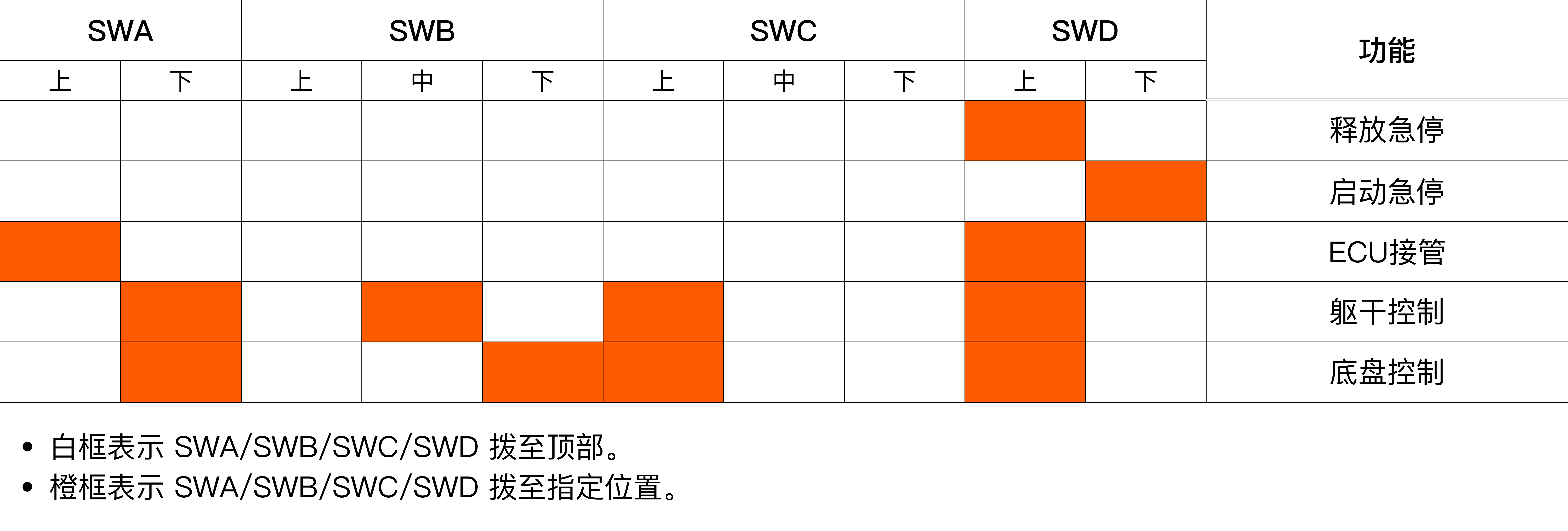

在不同功能下，各拨杆开关切换到不同位置的操作说明如下： VR_5.1.1_controller_table_cn

5.1.2 VR手持遥控器​

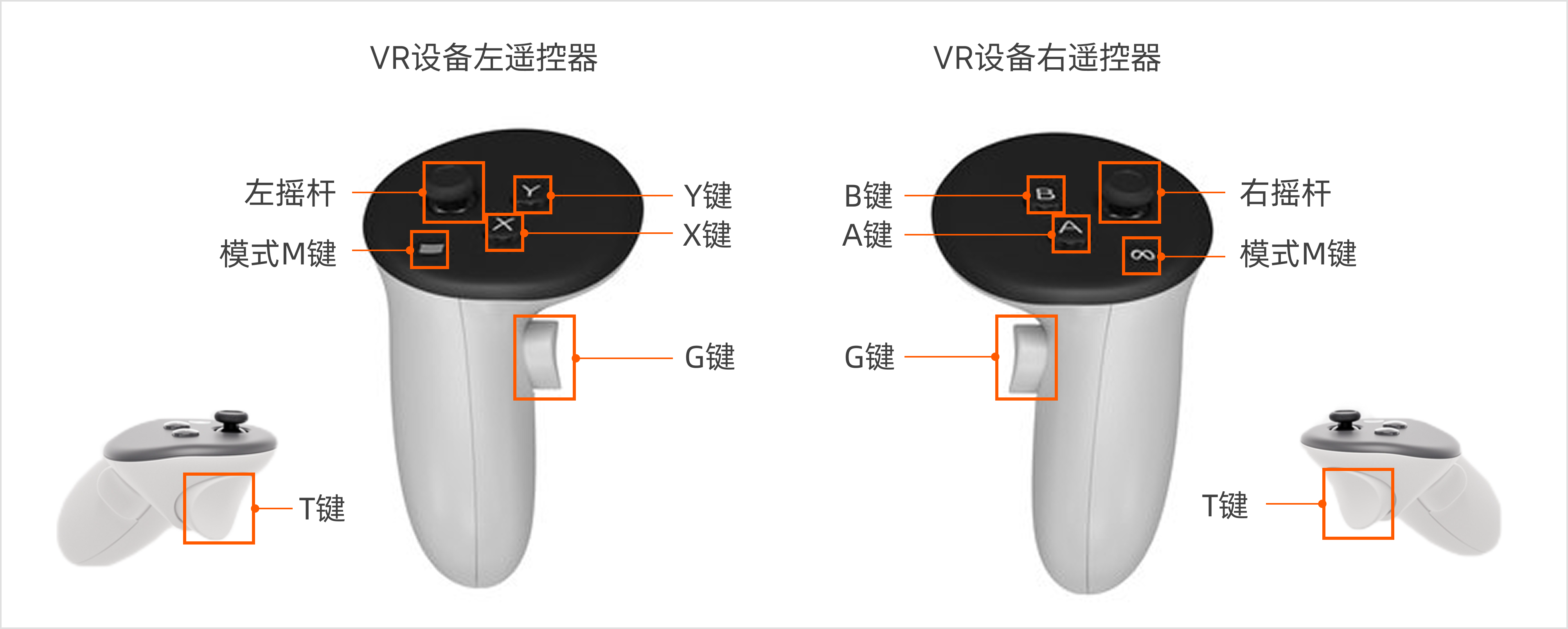

VR_5.1.2_vr_controller_cn

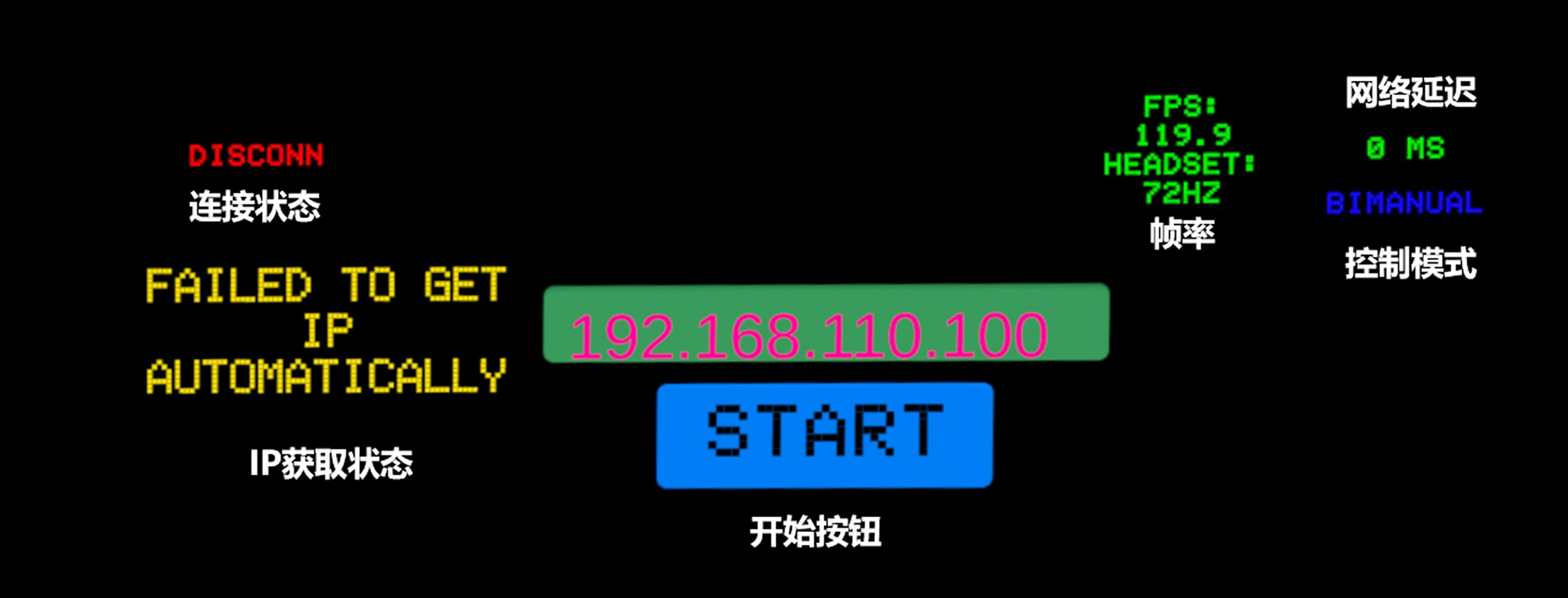

5.2 VR设备APP显示按键​

VR_5.2_vrapp_button_cn

5.3 模式切换​

遥操作启动后，默认模式为复位模式。用户可以通过VR设备遥控器切换不同的操作模式。

注意： 若您发现由于多次使用遥控器G键进行暂停和解除暂停后，机械臂的遥操作姿态略有异常时，请不要担心这是，由于增量控制的机制引起的，您可以通过复位模式对机械臂进行复位，从而更好地操控机器人。

模式 切换方式 备注
复位模式
（Reset）		 左摇杆向下长按1秒 默认模式
双臂操控模式
（BIMANUAL）		 左右两个摇杆同时向下长按1秒 如需控制底盘，需要开启 R1 遥控器，并将 SWA，SWB，SWC，SWD全部拨至上方。
躯干模式
（Torso）		 右摇杆向下长按1秒 -

5.3.1 复位模式​

功能 描述 备注
复位双臂到初始位置 VR左遥控器 T + G 键
VR右遥控器 T + G 键
四个按键一起按下，会 reset 机器人双臂位置到初始启动位置		 -

5.3.2 双臂操控模式​

功能 描述 备注
双手跟随 R1 机械臂末端位置会跟随VR手持遥控器的移动而移动。 -
夹爪夹取 VR右遥控器的 T 键控制右夹爪开合
VR左遥控器的 T 键控制左夹爪开合		 -
手臂暂停 VR右遥控器的 G 键控制右臂的暂停
VR左遥控器的 G 键控制左臂的暂停
按一下暂停，再按一下解除暂停		 解除暂停时，要确保手持遥控器的位置与点击暂停时的位置一致，否则机械臂可能会出现较大幅度的突然移动。
底盘前进/后退 VR左遥控器摇杆向前/向后 -
底盘平移 VR左遥控器摇杆向左/向右 -
底盘自旋 VR右遥控器摇杆向左/向右 -

5.3.3 躯干模式​

功能 描述 备注
腰部左右旋转（关节1） VR左遥控器摇杆向左/向右
腰部前后俯仰（关节2） VR左遥控器摇杆向前/向后
躯干上下升降（关节3） VR右遥控器摇杆向前/向后
躯干前后俯仰（关节4） VR右遥控器 T/G 键
# 修改如下来改变夹爪的量程
vim ~/vr_workspace/install/teleoperation_ros2/share/teleoperation_ros2/launch/vr_teleoperation.launch.py
'gripper_openning_threshold', default value='80.0' #最大值：100.0
'gripper_closing_threshold', default value='0.0'  #最小值：0.0

5.4 连接腕部相机​

5.4.1 连接前准备​

请在连接腕部相机前，准备好以下物品：

物品 数量 备注
腕部相机 2 -
腕部相机支架 2 用于固定相机至机器人腕部
USB-A转USB-C转接线 2 用于连接机器人背部的USB-A外设接口和腕部相机的USB-C接口
转接线的长度需≥1.5m

5.4.2 连接相机线束​

  1. 安装腕部相机支架至机器人腕部，并固定相机。
  2. 使用USB-A转USB-C转接线，连接机器人背部的任一USB-A外设接口和腕部相机的USB-C接口。

5.4.3 配置相机​

注意：为避免在配置相机过程中混淆两个相机的序列号，建议您先连接一个相机进行配置，然后再连接第二个相机进行配置。

  1. 进入腕部相机配置目录：

    cd /home/nvidia/vr_workspace/install/realsense2_camera/share/realsense2_camera/launch

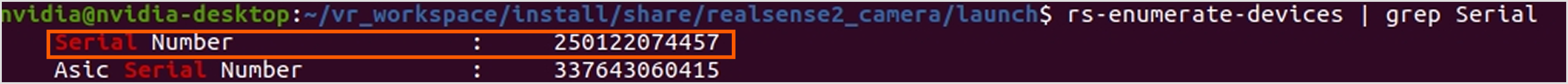

  2. （以先连接左腕相机为例）连接左腕相机线束后，执行以下命令查看并记录该相机的序列号Serial Number:

    rs-enumerate-devices  | grep Serial

    VR_6.4.3_serial_number_1_CN

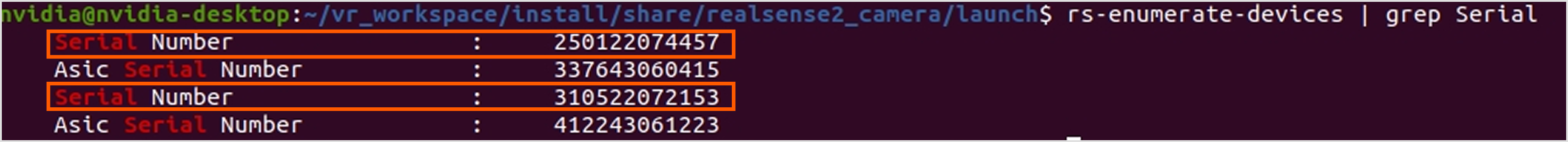

  3. 连接右腕相机线束后，再次执行命令查看并记录该相机的序列号Serial Number:

    rs-enumerate-devices  | grep Serial

    VR_6.4.3_serial_number_2_CN

    注意：序列号的排列先后与相机连接的顺序无关，因此建议您先连接一个相机并记录其序列号后，再连接第二个相机记录其序列号。

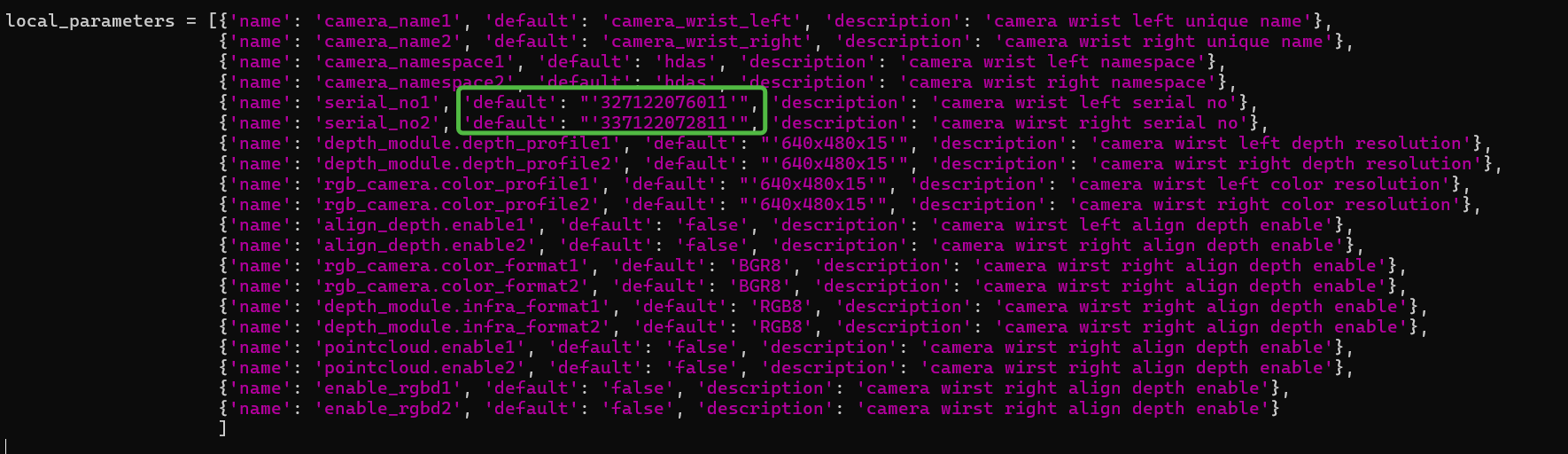

  4. 使用vim工具修改launch文件中的相机序列号：

    vim rs_multi_camera_launch.py
    #无论先连接哪个相机，左腕相机名称固定为“camera1”,右腕相机名称固定为“camera2”。

    在对应名称的位置填入此前记录的两个相机序列号。 VR_6.4.3_vim_CN

  5. 重新启动程序：

    cd /home/nvidia/vr_workspace/install/startup_config/share/startup_config/script/
    ./robot_startup.sh kill
    ./robot_startup.sh boot ../sessions.d/ATCStandard/R1VRTeleop.d/

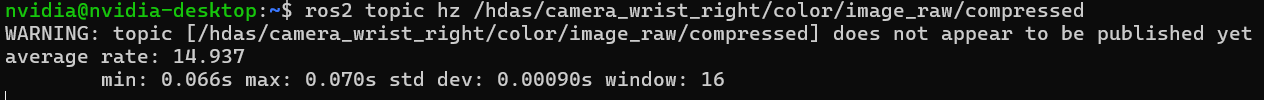

  6. 检查相机帧率：

    cd /home/nvidia/vr_workspace/install/
    source setup.bash
    ros2 topic hz /hdas/camera_wrist_right/color/image_raw/compressed
    ros2 topic hz /hdas/camera_wrist_left/color/image_raw/compressed

    若出现两个摄像头的数值，且数值均在15hz左右即为连接成功。 VR_5.4.3_6_fps_cn

注意：每台机器人的腕部相机仅需配置一次，后续可按照5.1的方式，在启动机器人时直接启动相机。

6. 数据采集流程​

数据录制和可视化平台 EDP平台免费试用 - 请在完成后查看First Data - EDP 入门手册。

6.1 数据格式介绍​

数据采集的文件格式为mcap，文件后缀为*.mcap。

6.2 数据获取​

默认存储路径：/home/nvidia/GalaxeaDataset/{data}/

date 为当天日期，格式如下：20250307

6.3 数据录制配置文件介绍​

默认数据录制使用的配置文件位于：

/opt/galaxea/data_collection/data_task_config.json

配置文件说明：配置文件用于描述此次采集任务的信息，用户可以根据需求自行修改。

{
    "project_info": {
        "project_name": "sop_test"
    },
    "task_info": {
        "task_name": "sop_test_data_collection",
        "task_owner": "hengyi.fei"
    },
    "operation_info": {
        "teleoperation_type": "VR",
        "location": "suzhou",
        "operator_name": "jiahao.wu"
    }
}

6.4 数据落盘文件介绍​

数据以 文件夹 + json 格式保存，文件一一对应。例如：

 # 例如以下一个文件夹和一个json文件代表了一个数据包
 # 文件夹里包含了 .mcap 数据文件和 meta 信息
 S2R12000P18245_20240213173320125_RAW
 S2R12000P18245_20240213173320125_RAW.json
 # 格式为 robot_serial_number+timestamp+RAW
 # robot_serial_number：机器人序列号，位于 /opt/galaxea/body/RSN
 # timestamp：数据采集的时间戳精确到毫秒。
 # RAW：代表数据采集原始落盘数据

6.5 开启录制​

通过VR左遥控器进行数据录制操作：

功能 操作 描述
开启录制 左手柄 X 键点击一下 开始数据录制
停止录制 左手柄 Y 键点击一下 停止数据录制
删除当前录制 左手柄 X 键点击一下 已经有录制在进行中，再点击一下X键，则结束并删除当前录制，不会落盘。
