仿真平台使用说明

开始使用

Galaxea Lab基于Isaac Lab 代码库开发，我们在其基础上打造了一个专属的独立版本，用户可以在其中配置个人的仿真操作环境和操作任务。此外，我们还提供了内部的Real-to-Sim资产，包括一个桌面果篮抓取场景（持续更新中）。

通过阅读本用户指南，您将了解到以下信息：

如何安装 Galaxea Lab 环境。
如何运行抓取水果示例教程。
如何定义个人操作任务。
不同的3D重建资产（持续更新中...）

安装

安装Galaxea Lab的主要步骤如下：

可以通过omniverse launcher下载安装最新版本, 或者pip安装（仅支持GLIBC 2.34+）

安装Galaxea Lab后克隆代码库。

git clone https://github.com/userguide-galaxea/galaxea_lab.git

后续请参考IsaacLab Binary Installation Guide的教程进行安装。

请注意：

由于Galaxea Lab依赖Isaac Lab代码库，因此无需再次克隆原始的Isaac Lab代码库。

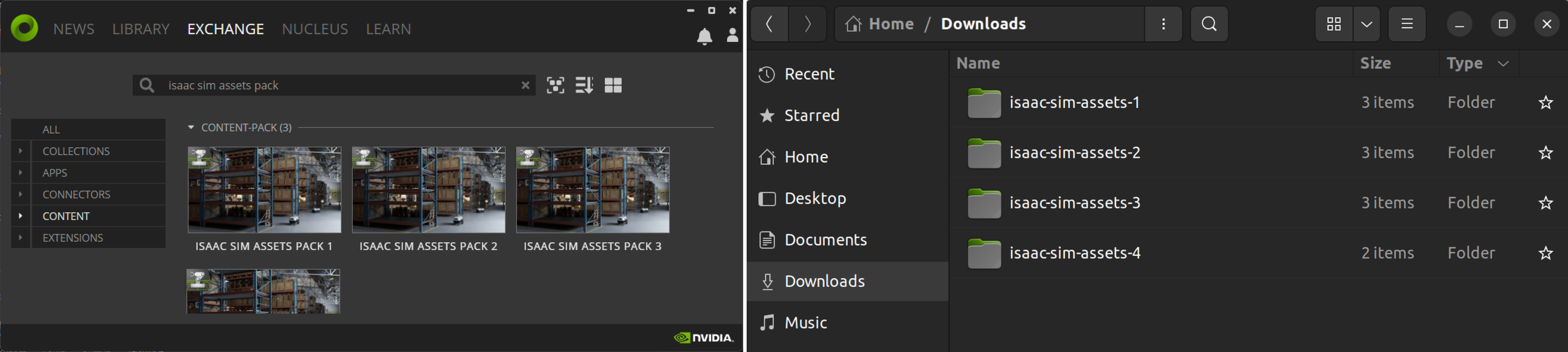

在文件source/extensions/omni.isaac.lab/omni/isaac/lab/utils/assets.py 内，所有默认的3D资产都定义在**NUCLEUS_ASSET_ROOT_DIR** 变量中。默认情况下，这些资产存储在AWS云上，加载速度较慢，甚至可能无法顺利加载。因此，我们在代码库中提供了一个包含相关资产的最小文件夹，路径为：isaac-sim-assets-1-4.0.0/Assets/Isaac/4.0/Isaac。如需自定义开发，您可以按照以下方法下载nv官方提供的3D模型：https://docs.omniverse.nvidia.com/IsaacSim/latest/installation/install_faq.html#assets-pack**（最新说明：由于 Nvidia 的维护，上述链接可能无法打开。不过，您仍然可以正常运行我们教程中的脚本，所有必要的资产已被复制到以下路径：isaac-sim-assets-1-4.0.0/Assets/Isaac/4.0/Isaac）**

下载所有资产后，请将 NUCLEUS_ASSET_ROOT_DIR 设置为本地路径。

您可以通过运行以下命令来验证安装是否成功：

./isaaclab.sh -p source/standalone/galaxea/basic/spawn_robot.py

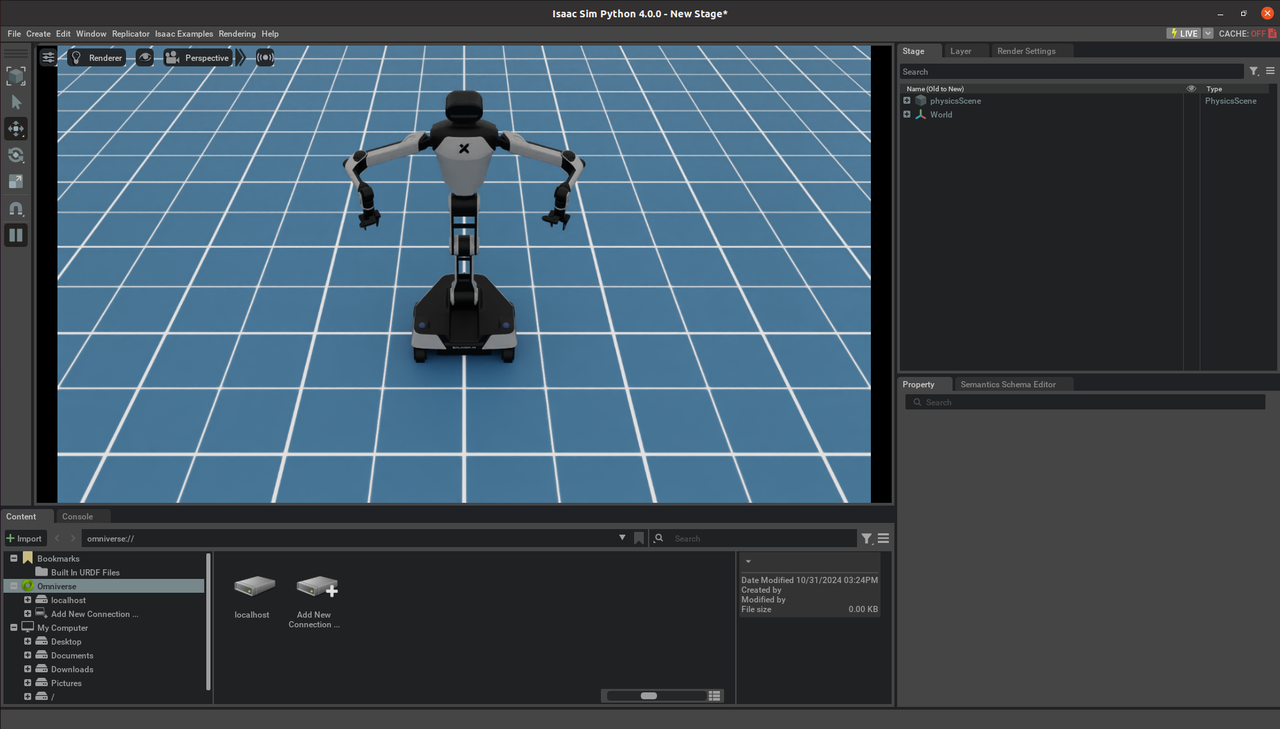

当R1模型成功加载并显示时，即表示安装成功（如下图所示）。

R1_isaacsim_installation2

示例

在目录 source/standalone/galaxea/basic 下，我们提供了部分基本示例：

# spawn the R1 robot and set random joint positions
./isaaclab.sh -p source/standalone/galaxea/basic/spawn_robot.py

# create a scene consisting of object, table, robot and so on
./isaaclab.sh -p source/standalone/galaxea/basic/creat_scene.py

#start to collected pick and place fruit data via Galaxea R1-DVT robot
./isaaclab.sh -p source/standalone/galaxea/rule_based_policy/collect_demos.py

运行最后一行代码后，您将看到如下演示：R1 将开始收集篮子里的水果，同时轨迹数据将以hdf5格式保存。

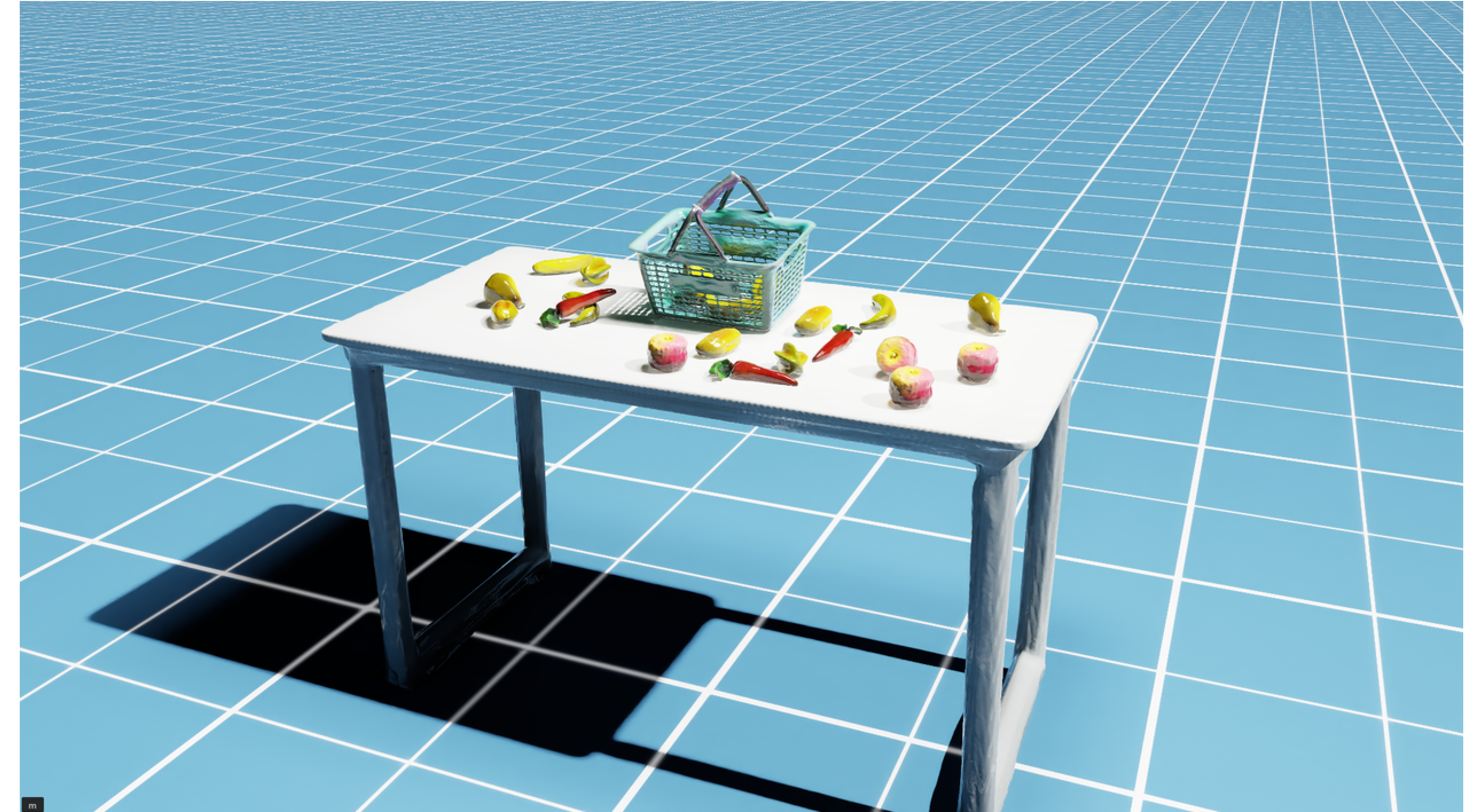

Real-to-Sim 资产

所有R1的USD资产和水果模型都存储在以下路径：source/extensions/omni.isaac.lab_assets/data

R1_real_to_sim

R1 URDF

如需下载R1的URDF文件，请访问我们的开源GitHub社区进行下载URDF。

任务环境界面

我们使用OpenAI Gym作为基本环境。对于自定义任务，请关注以下关键接口。我们提供了最小可执行的代码片段，帮助您理解任务逻辑。

初始化

from omni.isaac.lab_tasks.utils.parse_cfg import parse_env_cfg

env_cfg = parse_env_cfg(
    task_name = "Isaac-R1-Multi-Fruit-IK-Abs-Direct-v0",
    use_gpu = True,
    num_envs = 1,
    use_fabric = True,
)

task_name：定义特定的环境接口，您可以通过以下路径查看：： source/extensions/omni.isaac.lab_tasks/omni/isaac/lab_tasks/galaxea/direct/lift/init.py
use_gpu：表示是否使用 GPU 进行模拟。
num_envs：定义并行环境的数量。当值大于1时，将开始并行收集数据。
use_fabric：定义是否使用当前 USD 进行 I/O。默认值为 True。

执行动作

obs, reward, terminated, truncated, info = env.step(actions)

obs: 代表观察空间中的观察数据，定义在 _get_observations() 函数中，如下所示：

 obs = {
     "joint_pos":
     "joint_vel":
     "left_ee_pose":
     "right_ee_pose":
     "object_pose":
     "goal_pose":
     "last_joints":
     "front_rgb":
     "front_depth":
     "left_rgb":
     "left_depth":
     "right_rgb":
     "right_depth"：
 }

**actions:**一个16维的 torch 张量。
- dim0 - dim6：代表左臂末端执行器的姿态，具体为 position_x, position_y, position_z, quaternion_z, quaternion_w, quaternion_x, 和 quaternion_y。
- dim7：代表左臂夹爪的状态，值为0和1。
- dim8 - dim14：代表右臂末端执行器的姿态，具体为 position_x, position_y, position_z, quaternion_z, quaternion_w, quaternion_x, 和 quaternion_y。
- dim15：代表右臂夹爪的状态，值为0和1。
```
```Bash
```
```
actions = torch.tensor([left_ee_pose, left_gripper_state, right_ee_pose, right_gripper_state])##7+1+7+1=16 dim
```
```
- terminated: 一个布尔值，表示任务是否完成。任务完成的标准是胡萝卜成功落入篮子中。该逻辑在_get_dones() 函数中被定义。
```
def _get_dones(self) -> tuple[torch.Tensor, torch.Tensor]:
            reached = self._object_reached_goal()
            time_out = self.episode_length_buf >= self.max_episode_length - 1
            return reached, time_out
```
truncated: 表示任务是否因超出时间阈值而结束。当前的时间阈值为4秒（即400步，每步=0.01秒）
info: 保存用户希望存储的任何额外信息。当前设置为空字典。

最小可执行代码单元

我们为您提供了一个包含上述所有信息的最小可执行代码单元。您可以在以下路径找到该代码： source/standalone/galaxea/basic/simple_env.py 。

"""Script to run an environment with zero action agent."""

"""Launch Isaac Sim Simulator first."""

import argparse

from omni.isaac.lab.app import AppLauncher

# add argparse arguments
parser = argparse.ArgumentParser(description="Zero agent for Isaac Lab environments.")
AppLauncher.add_app_launcher_args(parser)
args_cli = parser.parse_args()

# launch omniverse app
app_launcher = AppLauncher(args_cli)

simulation_app = app_launcher.app

"""Rest everything follows."""

import gymnasium as gym
import torch

import omni.isaac.lab_tasks  # noqa: F401
from omni.isaac.lab_tasks.utils import parse_env_cfg

def main():
    """Zero actions agent with Isaac Lab environment."""
    env_cfg = parse_env_cfg(
        "Isaac-R1-Lift-Bin-IK-Rel-Direct-v0",
        use_gpu= True,
        num_envs= 1,
        use_fabric= True,
    )
    # create environment
    env = gym.make("Isaac-R1-Lift-Bin-IK-Rel-Direct-v0", cfg=env_cfg)

    # print info (this is vectorized environment)
    print(f"[INFO]: Gym observation space: {env.observation_space}")
    print(f"[INFO]: Gym action space: {env.action_space}")
    # reset environment
    env.reset()
    # simulate environment
    while simulation_app.is_running():
        # run everything in inference mode
        with torch.inference_mode():
            # compute zero actions
            actions = torch.zeros(env.action_space.shape, device=env.unwrapped.device)
            if True:
                # sample actions from -1 to 1
                actions = (
                    0.05 * torch.rand(env.action_space.shape, device=env.unwrapped.device)
                )
            # apply actions
            env.step(actions)

    # close the simulator
    env.close()

if __name__ == "__main__":
    # run the main function
    main()
    # close sim app
    simulation_app.close()

在运行以下代码后，理想情况下，您将看到如下所示的demo：向R1发送随机的关节命令。

./isaaclab.sh -p source/standalone/galaxea/basic/simple_env.py

自定义任务

自定义机器人

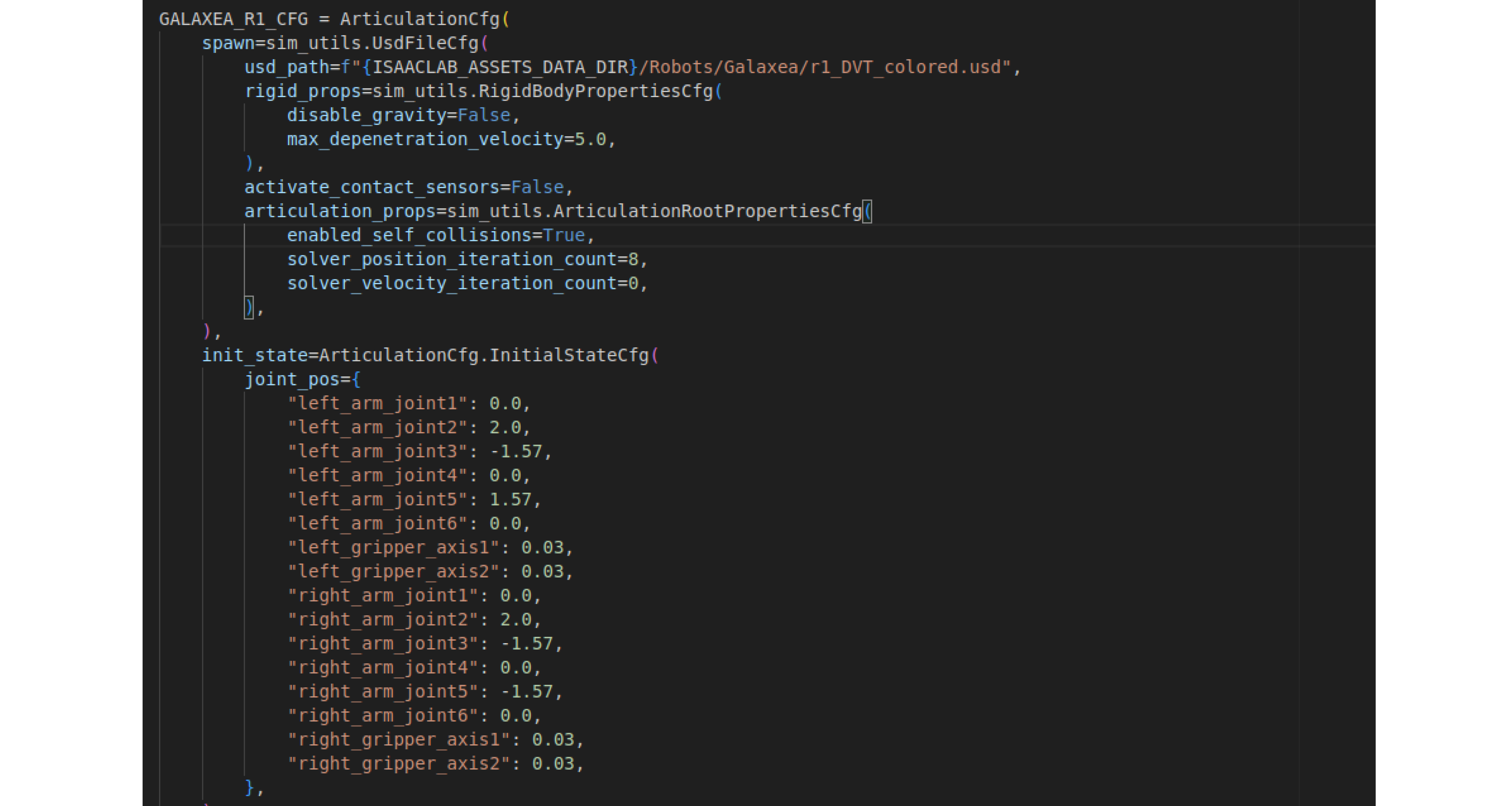

机器人被设置为 Galaxea Lab 中的 Articulation 类。您可以参考以下路径来修改 kp、kd 等相关参数：

source/extensions/omni.isaac.lab_assets/omni/isaac/lab_assets/galaxea_robots.py

R1_isaacsim_define_a_robot

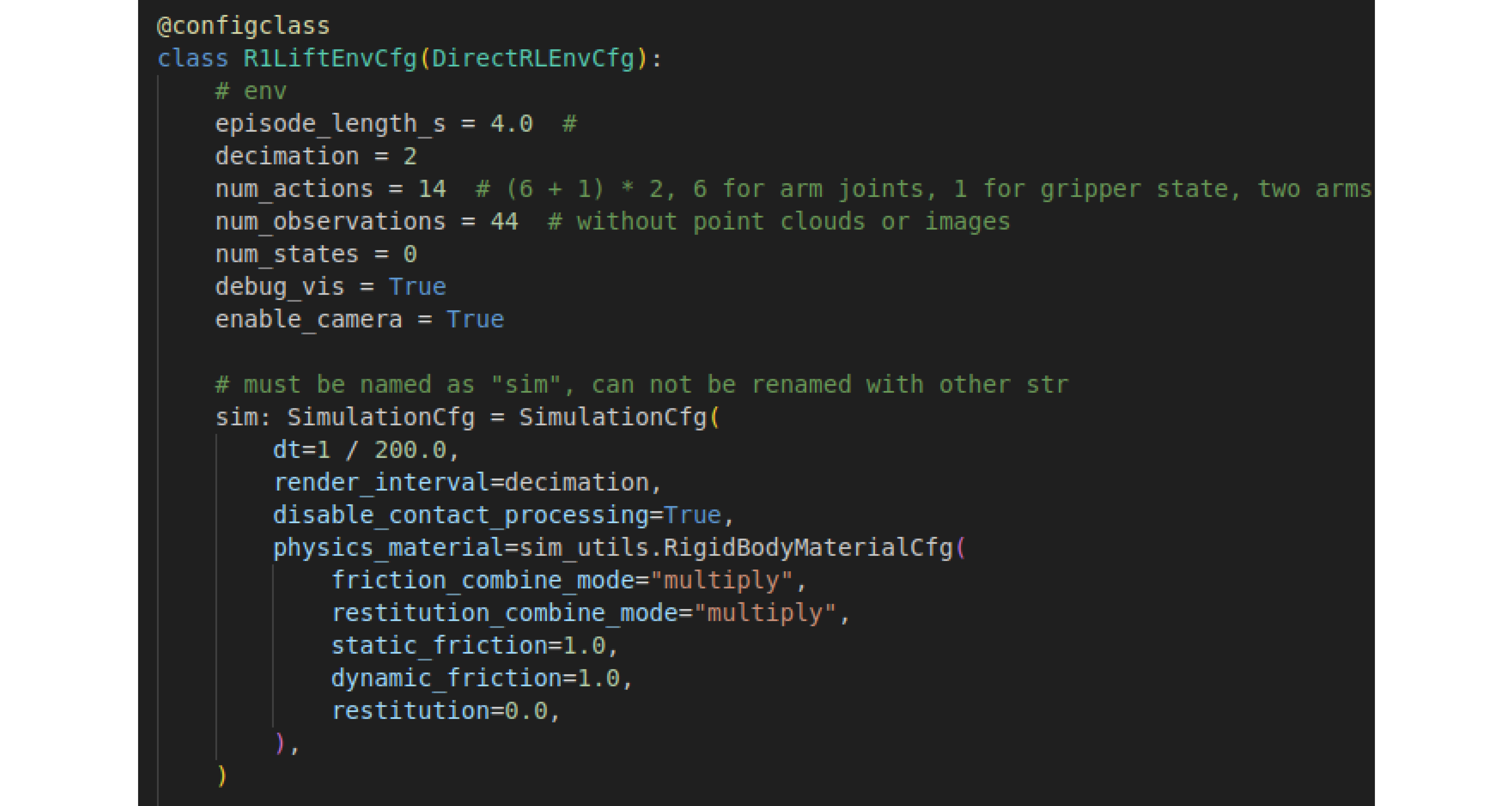

您可以通过以下脚本设置任务环境：

source/extensions/omni.isaac.lab_tasks/omni/isaac/lab_tasks/galaxea/direct/lift/lift_env_cfg.py

R1_isaacsim_define_a_robot2

自定义任务

您可以通过参考以下脚本来定义新的任务和新的入口点：

source/extensions/omni.isaac.lab_tasks/omni/isaac/lab_tasks/galaxea/direct/lift/init.py

source/extensions/omni.isaac.lab_tasks/omni/isaac/lab_tasks/galaxea/direct/lift/pick_fruit_env.py

gym.register(
    id="Isaac-R1-Multi-Fruit-IK-Abs-Direct-v0",
    entry_point="omni.isaac.lab_tasks.galaxea.direct.lift:R1MultiFruitEnv",
    disable_env_checker=True,
    kwargs={
        "env_cfg_entry_point": R1MultiFruitAbsEnvCfg,
    },
)

自定义观察、动作、奖励等

您可以通过路径*source/extensions/omni.isaac.lab_tasks/omni/isaac/lab_tasks/galaxea/direct/lift/pick_fruit_env.py*，查看我们如何定义环境的观察、动作、奖励等。以下是相关的代码段：

obs:

def _get_observations(self) -> dict:
    obs = {
            # robot joint position: dim=(6+2)*2
            "joint_pos": joint_pos,
            "joint_vel": joint_vel,
            # robot ee pose: dim=7*2
            "left_ee_pose": left_ee_pose,
            "right_ee_pose": right_ee_pose,
            # object pose: dim=7
            "object_pose": object_pose,
            # goal pose: dim=7
            "goal_pose": torch.cat([self.goal_pos, self.goal_rot], dim=-1),
            "last_joints": joint_pos,
            #...
            }
return {"policy": obs}

action:

def _apply_action(self):
    # set left/right arm/gripper joint position targets
    self._robot.set_joint_position_target(
        self.left_arm_joint_pos_target, self.left_arm_joint_ids
    )
    self._robot.set_joint_position_target(
        self.left_gripper_joint_pos_target, self.left_gripper_joint_ids
    )
    self._robot.set_joint_position_target(
        self.right_arm_joint_pos_target, self.right_arm_joint_ids
    )
    self._robot.set_joint_position_target(
        self.right_gripper_joint_pos_target, self.right_gripper_joint_ids
    )

reward:

def _get_rewards(self) -> torch.Tensor:
    reward = self._compute_reward()
    return reward

terminated:

def _get_dones(self) -> tuple[torch.Tensor, torch.Tensor]:
    reached = self._object_reached_goal()
    time_out = self.episode_length_buf >= self.max_episode_length - 1
    return reached, time_out
def _object_reached_goal(self):
    object_curr_pos = self._object[self.object_id].data.root_pos_w[:, :3]
    basket_pos = self._object[3].data.root_pos_w[:, :3]
    reached = self._within_basket(object_curr_pos, basket_pos)
    return reached
